Giới thiệu 2 loại màn hình LCD phổ biến

Hiện nay trên thị trường có rất nhiều loại màn hình LCD, điều này cho phép người dùng có thể lựa chọn từng loại phù hợp với từng nhu cầu của mình. Có một số loại màn hình vẫn còn sử dụng công nghệ màn hình cũ và một số loại đã được ứng dụng công nghệ tiên tiến. Mặc dù ngay cả một số loại màn hình LCD cũ cũng sử dụng công nghệ tiên tiến.
Mục tiêu của bài viết này là cung cấp cho người đọc cái nhìn tổng quan ngắn gọn về công dụng, ưu điểm và nhược điểm của từng loại màn hình.

1. Màn hình LCD gồm 2 loại phổ biến:

• Màn hình đơn sắc (một màu):
  • Tĩnh
  • Đồ họa
  • Tính cách
  • Tuỳ chỉnh
• Màn hình nhiều màu:
  • TFT
  • OLED
  • FSC (Field Sequential Color LCD )
  • EBT (Excellent Black Technology) aka VA (Vertical alignment)
  • CSTN.

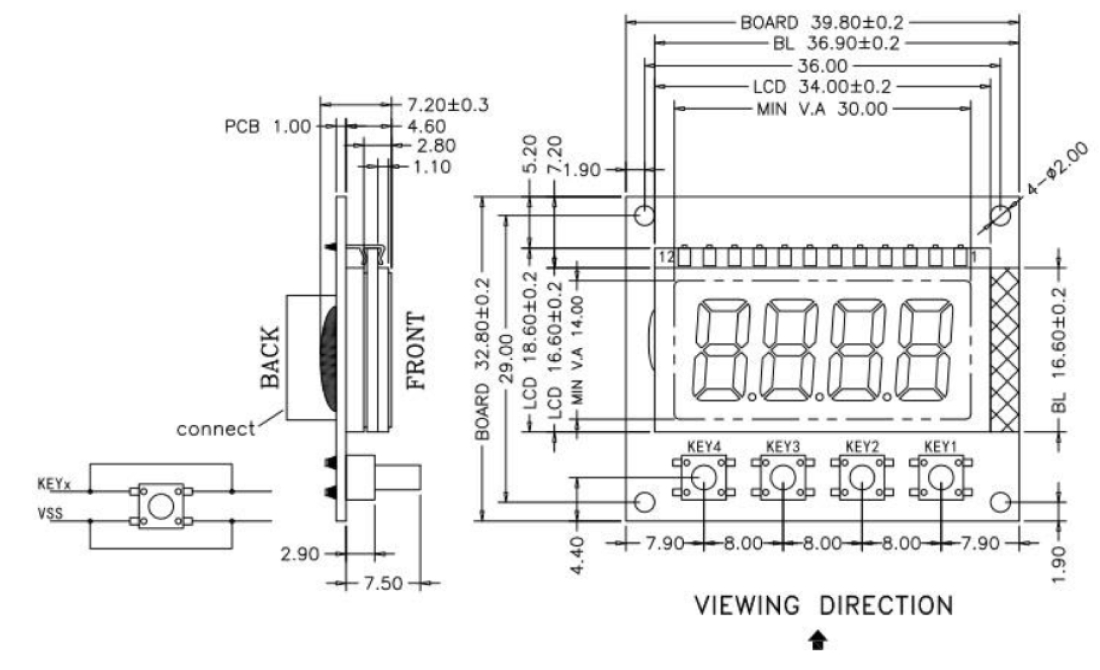

1.1 Màn hình LCD đơn sắc: màn hình phân đoạn.

Màn hình LCD phân đoạn, còn được gọi là màn hình truyền động tĩnh hoặc truyền động trực tiếp, là một công nghệ hiển thị đã tồn tại từ lâu nhưng vẫn được sử dụng rộng rãi cho đến ngày nay.

Khác với những màn hình LCD màu sắc rực rỡ và hiệu ứng 3D tiên tiến, mục tiêu mà màn hình này nhắm tới là sự đơn giản và hiệu quả, hiển thị các chữ cái, số và biểu tượng. Không có hiệu ứng 3D hoặc nhiều màu sắc rực rỡ và hầu hết không có màn hình cảm ứng hoặc bất kỳ loại giao diện con người nào khác. Chúng thường không được trang bị chip điều khiển/điều khiển.

Trên thực tế, bạn có thể giảm màn hình LCD truyền động tĩnh/trực tiếp xuống công thức đơn giản là một chân bằng một đoạn. Nếu bạn cần một màn hình chứa số 7 đoạn, bạn cần có 7 chân. Ngoại lệ cho điều này là nếu bạn tăng số lượng bảng nối đa năng và chuyển đổi nó thành màn hình ghép kênh.

Ưu điểm của 1 chiếc màn hình LCD phân đoạn:

• Thiết kế tối giản: Màn hình LCD phân đoạn được cấu tạo từ các phân đoạn riêng biệt và mỗi phân đoạn đại diện cho một ký tự (số, chữ cái hoặc biểu tượng). Nhờ đó mà thiết kế của chúng trở nên rất đơn giản và dễ sản xuất. Điều này cũng dẫn đến việc Màn hình LCD phân đoạn có giá thành rẻ hơn so với các loại màn hình khác.
• Độ bền cao: Màn hình LCD phân đoạn có độ bền cao và ít bị hỏng hóc do va đập hoặc rung động. Chúng cũng có khả năng hoạt động trong môi trường khắc nghiệt với nhiệt độ và độ ẩm cao.
• Tiết kiệm điện: Màn hình LCD phân đoạn có mức tiêu thụ điện năng khá thấp hơn so với các loại màn hình khác, điều này sẽ giúp người dùng tiết kiệm được khá nhiều chi phí vận hành.
• Dễ sử dụng: Màn hình LCD phân đoạn rất dễ sử dụng và lập trình, có thể được điều khiển bằng các vi điều khiển đơn giản, giúp giảm thiểu chi phí nâng cấp thiết bị.

Mặc dù không sở hữu những tính năng hiện đại như màn hình LCD màu, màn hình LCD phân đoạn vẫn là một lựa chọn tối ưu cho các ứng dụng đòi hỏi sự đơn giản, hiệu quả, độ bền cao và tiết kiệm chi phí. Nhờ những ưu điểm nổi bật này, tin rằng màn hình LCD phân đoạn vẫn sẽ tiếp tục được sử dụng rộng rãi trong nhiều năm tới.

1.2. Màn hình LCD đơn sắc: màn hình LCD đa kênh.

Màn hình ghép kênh là một công nghệ màn hình LCD tiên tiến hơn so với màn hình LCD phân đoạn truyền thống. Thay vì sử dụng một chân cho mỗi phân đoạn, màn hình ghép kênh sử dụng một chân cho hai hoặc bốn phân đoạn, giúp giảm thiểu chi phí và đơn giản hóa thiết kế. Ưu điểm của màn hình ghép kênh là bạn có thể giảm số lượng chân, từ đó giảm chi phí màn hình và lượng thời gian cần thiết để gắn màn hình vào PCB.

Một nhược điểm của màn hình ghép kênh trên màn hình truyền động trực tiếp là tốc độ làm mới chậm hơn và điều này có thể cho phép các phân đoạn BẬT ‘mờ’ hoặc trông không sắc nét. Đôi khi điều này được gọi là ‘bóng ma’. Đây không phải là trường hợp thường xuyên xảy ra vì công nghệ đã được cải tiến kể từ thời của máy nhắn tin và máy tính giá rẻ.

Ưu điểm của 1 chiếc màn hình LCD đa kênh:

• Giảm thời gian lắp đặt: Với số lượng chân ít hơn, việc lắp đặt sản phẩm rở nên đơn giản và dễ dàng hơn.
• Thiết kế linh hoạt: Màn hình LCD đa kênh có cấu hình theo nhiều cách khác nhau để phù hợp với nhu cầu hiển thị cụ thể.

Nhược điểm của màn hình ghép kênh:

• Tốc độ làm mới chậm hơn: So với màn hình LCD phân đoạn, màn hình đa kênh có tốc độ làm mới chậm hơn, có thể dẫn đến hiện tượng “bóng ma” hoặc hiện tượng nhiễu trên màn hình.
• Độ phức tạp cao hơn: Việc thiết kế và sản xuất màn hình đa kênh đòi hỏi trình độ và chuyên môn kỹ thuật cao hơn so với màn hình LCD phân đoạn.

Màn hình LCD đa kênh là một giải pháp hiệu quả và tiết kiệm chi phí cho các ứng dụng LCD đòi hỏi nhiều phân đoạn. Tuy nhiên, cần lưu ý đến tốc độ làm mới chậm hơn của nó so với màn hình LCD phân đoạn. Khi lựa chọn loại màn hình LCD phù hợp, hãy cân nhắc số lượng phân đoạn, ngân sách và yêu cầu về hiệu suất để đưa ra quyết định tối ưu.

2. Màn hình LCD và 1 số quy tắc chung khi lựa chọn màn hình:

Khi khách hàng không thể quyết định nên sử dụng loại màn hình LCD nào, chúng tôi có một quy tắc chung:

• Nếu tổng số phân đoạn là 20 hoặc ít hơn, chúng tôi khuyên bạn nên sử dụng màn hình tĩnh (ổ đĩa trực tiếp) vì màn hình có 20 chân và chi phí xây dựng thấp để cài đặt trên PCB.
• Khi số lượng phân đoạn vượt quá 20, chúng tôi khuyên bạn nên sử dụng màn hình LCD ghép kênh để tiết kiệm chi phí.
• Nếu thiết kế của bạn vượt quá 120 phân đoạn, chúng tôi khuyên bạn nên chuyển đổi thiết kế của mình sang loại màn hình LCD đồ họa sử dụng chip điều khiển bộ điều khiển để tối ưu hóa hiệu suất và giảm thiểu số lượng chân kết nối. Chip điều khiển bộ điều khiển cho phép giảm số lượng kết nối cho nhiều phân đoạn xuống còn 14 hoặc 16 chân. Công nghệ LCD này sẽ được đề cập ở phần sau của bài viết.

3. Màn hình LCD hay Màn hình LED?

Mặc dù màn hình đơn sắc rất đơn giản và có thể gây cảm giác nhàm chán, nhưng có một số ưu điểm chính cần cân nhắc khi chọn loại màn hình LCD phù hợp.

Màn hình LCD công suất thấp

Một ưu điểm chính của màn hình LCD đơn sắc là chúng không ngốn điện. Họ hoạt động với rất ít dòng điện rút ra. Điều này trở thành sự lựa chọn lý tưởng khi nguồn năng lượng duy nhất bạn có chỉ là cục pin . Những màn hình này được thiết kế để hoạt động ở mức điện áp 3.0V, 3.3V (trong một số trường hợp chúng có thể hoạt động ở mức thấp nhất là 1.7V) và 5V. Mức tiêu thụ hiện tại đối với màn hình không có đèn nền có thể ở mức thấp tới 6uA trên cm^2. (Lưu ý: Nhiệt độ hoạt động của LCD càng thấp thì nguồn điện yêu cầu càng lớn).

Nếu tất cả những gì bạn cần hiển thị là mấy giờ, nhiệt độ hiện tại hoặc số gallon và khách hàng của bạn không muốn trả tiền cho màu sắc rực rỡ, hào nhoáng ngốn điện thì màn hình này sẽ hoạt động hoàn hảo cho bạn.

Màn hình LCD có thể tùy chỉnh

Phần lớn màn hình tĩnh hoặc màn hình ghép mà chúng tôi cung cấp đã được tùy chỉnh để đáp ứng yêu cầu của khách hàng. Đây là một lợi thế lớn cần cân nhắc khi chọn một trong các loại màn hình LCD mà bạn sẽ sử dụng cho sản phẩm của mình.

Màn hình tĩnh hoặc màn hình ghép tùy chỉnh cho phép bạn xây dựng màn hình theo kích thước bạn yêu cầu. Bạn có thể chọn các tùy chọn sau:

• Phạm vi nhiệt độ để hoạt động trong
• Loại và màu đèn nền
• Chế độ tích cực hoặc tiêu cực
• Góc nhìn (6:00 /12:00)

Dụng cụ hoặc NRE (chi phí kỹ thuật không định kỳ) của loại màn hình này thấp hơn nhiều so với các công nghệ mới hơn và MOQ (số lượng đặt hàng tối thiểu) cũng thấp hơn các loại màn hình khác.

Nếu mục tiêu của bạn là hiển thị thông tin cơ bản, với chi phí dụng cụ thấp và bạn cần hoạt động với mức tiêu thụ điện năng thấp thì loại Màn hình LCD tốt nhất là màn hình LCD tĩnh hoặc ghép kênh.Và nếu bạn đang có nhu cầu mua màn hình cảm ứng dạy học hoặc muốn tư vấn thêm, hãy liên hệ INNOLUX qua số điện thoại 0967-898-798 để được hỗ trợ nhanh nhất!
