Màn hình LCD – Cơ chế hoạt động của màn hình LCD

1. Màn hình LCD hoạt động như thế nào?

Trong thời đại kỹ thuật số, màn hình LCD đã trở thành một phần không thể thiếu trong cuộc sống hàng ngày của chúng ta, từ điện thoại thông minh và máy tính xách tay đến TV và bảng hiệu kỹ thuật số. Nhưng bạn đã bao giờ tự hỏi làm thế nào những màn hình này hoạt động để mang lại hình ảnh sắc nét và màu sắc rực rỡ chưa? Là một chuyên gia về công nghệ hiển thị, tôi sẽ hướng dẫn bạn khám phá thế giới hấp dẫn của màn hình LCD, làm sáng tỏ các quy trình phức tạp khiến những thiết bị này trở nên thiết yếu trong thế giới hiện đại của chúng ta.

Chúng ta sẽ đi sâu vào các thành phần cơ bản cấu thành nên màn hình LCD và khám phá vai trò then chốt của tinh thể lỏng trong công nghệ này. Chúng ta cũng sẽ làm sáng tỏ quy trình phức tạp của đèn nền, điều này rất quan trọng đối với khả năng hiển thị hình ảnh trên màn hình.

Hơn nữa, chúng tôi sẽ phân tích cơ sở khoa học đằng sau sự hình thành pixel trong màn hình LCD, một quá trình đóng vai trò then chốt mang lại độ rõ nét và sắc nét của hình ảnh mà chúng ta nhìn thấy. Chúng ta cũng sẽ thảo luận về chức năng của bộ lọc màu, bộ lọc này chịu trách nhiệm tạo ra màu sắc phong phú và đa dạng mà chúng ta yêu thích trên những màn hình này.

Cuối cùng, chúng ta sẽ tìm hiểu các loại màn hình LCD đa dạng có trên thị trường hiện nay, đồng thời tìm hiểu các tính năng và ứng dụng độc đáo của chúng.

Hướng dẫn toàn diện này nhằm mục đích giải quyết những quan niệm sai lầm phổ biến và xoa dịu mọi lo lắng mà bạn có thể có về công nghệ LCD. Vì vậy, cho dù bạn là người đam mê công nghệ mong muốn mở rộng kiến ​​thức hay chỉ đơn giản là tò mò về công nghệ mà bạn sử dụng hàng ngày, bài viết này chắc chắn sẽ khai sáng và cung cấp thông tin. Hãy cùng bắt đầu hành trình này để hiểu về hoạt động bên trong của màn hình LCD.

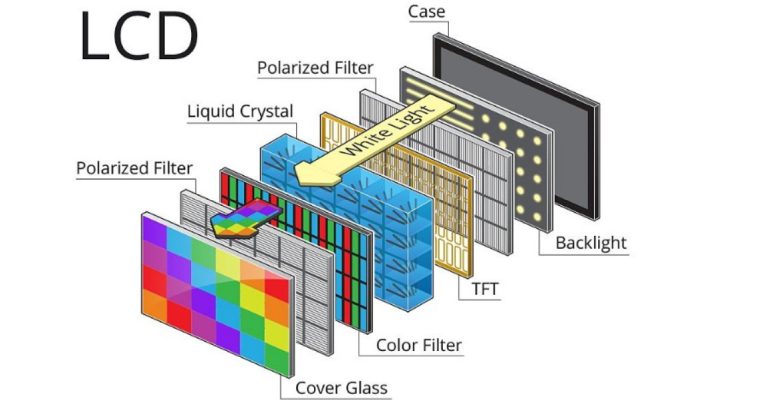

2. Màn hình LCD và các thành phần cơ bản của 1 chiếc màn hình LCD

Ở trung tâm của mỗi màn hình LCD, có ba thành phần chính hoạt động cùng nhau để tạo ra hình ảnh mà chúng ta nhìn thấy. Đầu tiên , đèn nền cung cấp nguồn sáng cần thiết cho màn hình. Thứ hai , lớp tinh thể lỏng, được kẹp giữa hai bộ lọc phân cực, điều khiển ánh sáng từ đèn nền để tạo ra hình ảnh. Cuối cùng , các bộ lọc màu thêm các màu cần thiết vào hình ảnh.

• Đèn nền: Đây là nguồn sáng cho màn hình. Nếu không có nó, lớp tinh thể lỏng sẽ không thể điều khiển ánh sáng để tạo ra hình ảnh.
• Lớp tinh thể lỏng: Lớp này được tạo thành từ nhiều ô nhỏ chứa đầy tinh thể lỏng. Khi có dòng điện chạy qua, các tinh thể này sẽ thay đổi hướng, do đó điều khiển ánh sáng từ đèn nền.
• Bộ lọc màu: Các bộ lọc này thêm màu vào hình ảnh được tạo ra bởi lớp tinh thể lỏng. Mỗi pixel trên màn hình LCD được tạo thành từ ba pixel con: một pixel có bộ lọc màu đỏ, một pixel có bộ lọc màu xanh lá cây và một pixel có bộ lọc màu xanh lam.

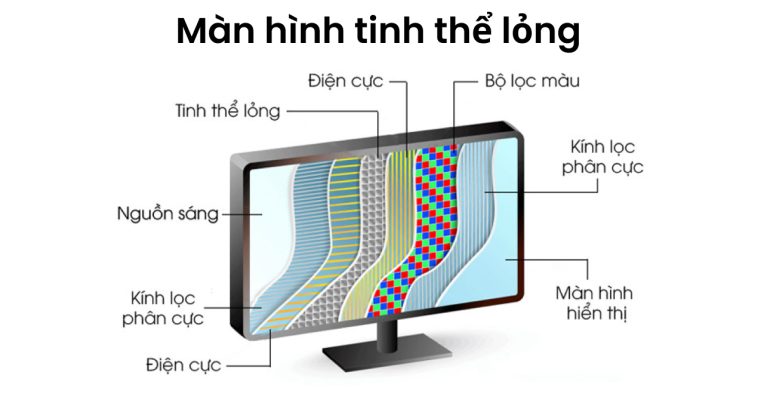

2.1 Vai trò của tinh thể lỏng trong công nghệ hiển thị

Đi sâu vào cốt lõi của công nghệ LCD, chúng ta thấy thế giới hấp dẫn của tinh thể lỏng . Những chất độc đáo này, thể hiện các đặc tính của cả chất lỏng và tinh thể rắn, là những yếu tố chính trong màn hình LCD. Chúng có tính lưu động của chất lỏng, nhưng các phân tử của chúng được sắp xếp theo cách giống như tinh thể. Bản chất kép này là điều khiến chúng trở nên hoàn hảo cho công nghệ hiển thị.

Khi dòng điện được áp dụng cho các tinh thể lỏng này, cấu trúc phân tử của chúng thay đổi. Sự thay đổi cấu trúc này làm thay đổi cách ánh sáng tương tác với chúng. Bằng cách kiểm soát dòng điện , chúng ta có thể kiểm soát lượng ánh sáng đi qua các tinh thể lỏng, tạo ra các sắc thái màu khác nhau một cách hiệu quả. Đây là cách hình ảnh được hình thành trên màn hình LCD.

Mẹo: Để kéo dài tuổi thọ của màn hình LCD, tránh để màn hình tiếp xúc với nhiệt độ khắc nghiệt. Tinh thể lỏng nhạy cảm với nhiệt độ nóng và lạnh, và nhiệt độ khắc nghiệt có thể khiến chúng hoạt động không bình thường. Ngoài ra, hãy nhớ lau màn hình bằng vải mềm, khô để tránh trầy xước và hư hỏng tinh thể lỏng.

2.2 Hiểu về quy trình chiếu sáng nền trong màn hình LCD

Một trong những thành phần quan trọng nhất của màn hình LCD là quá trình chiếu sáng nền . Quá trình này chịu trách nhiệm chiếu sáng các điểm ảnh trên màn hình, giúp người xem có thể nhìn thấy hình ảnh. Quá trình chiếu sáng nền bắt đầu khi ánh sáng từ một loạt đèn huỳnh quang hoặc đèn LED được khuếch tán trên màn hình bởi một tấm được gọi là bộ khuếch tán. Ánh sáng khuếch tán này sau đó đi qua một loạt các bộ lọc phân cực và một lớp tinh thể lỏng, lớp này điều khiển ánh sáng để tạo ra hình ảnh mà chúng ta nhìn thấy.

Có một số bước chính trong quy trình đèn nền rất quan trọng đối với hoạt động của màn hình LCD. Chúng bao gồm quá trình tạo ra ánh sáng , quá trình khuếch tán ánh sáng , quá trình xử lý ánh sáng bằng lớp tinh thể lỏng và quá trình phân cực ánh sáng cuối cùng . Mỗi bước trong số này đều rất quan trọng để đảm bảo hình ảnh hiển thị trên màn hình rõ nét, sáng và có màu chính xác. Hiểu được các bước này có thể giúp người dùng đánh giá cao hơn công nghệ phức tạp đằng sau các thiết bị hàng ngày của họ.

2.3 Màn hình LCD và sự hình thành điểm ảnh

Sự hình thành điểm ảnh trong màn hình LCD là một quá trình hấp dẫn liên quan đến sự tương tác phức tạp giữa ánh sáng, màu sắc và điện. Mỗi điểm ảnh trên màn hình LCD bao gồm ba điểm ảnh phụ: đỏ, xanh lá cây và xanh lam . Các điểm ảnh phụ này được điều khiển bởi một ma trận các bóng bán dẫn màng mỏng (TFT) bật và tắt để cho phép các lượng ánh sáng khác nhau đi qua.

Khi dòng điện được áp dụng cho lớp tinh thể lỏng, các tinh thể sẽ sắp xếp theo cách chặn hoặc cho phép ánh sáng đi qua. Mức độ xoắn của các tinh thể được xác định bởi điện áp được áp dụng , từ đó xác định lượng ánh sáng chiếu tới từng điểm ảnh phụ. Bằng cách kiểm soát ánh sáng chiếu tới từng điểm ảnh phụ màu đỏ, xanh lá cây và xanh lam, màn hình LCD có thể tạo ra toàn bộ quang phổ màu.

Tóm lại, sự hình thành các điểm ảnh trong màn hình LCD là kết quả của một điệu nhảy được dàn dựng cẩn thận của ánh sáng và điện. Chính sự kiểm soát chính xác của quá trình này cho phép màn hình LCD tạo ra hình ảnh sắc nét, sống động . Hiểu được quá trình này không chỉ giúp chúng ta đánh giá cao hơn về công nghệ mà còn giúp chúng ta đưa ra quyết định sáng suốt hơn khi mua hoặc xử lý sự cố màn hình LCD.

3. Chức năng của bộ lọc màu trong công nghệ LCD

Bộ lọc màu đóng vai trò quan trọng trong công nghệ LCD. Các bộ lọc này chịu trách nhiệm hiển thị màu sắc sống động mà chúng ta thấy trên màn hình. Mỗi điểm ảnh trên màn hình LCD được chia thành ba điểm ảnh phụ, mỗi điểm ảnh có một bộ lọc màu chuyên dụng – đỏ, xanh lá cây và xanh lam. Các điểm ảnh phụ này, khi kết hợp lại, có thể tạo ra một phổ màu rộng. Cường độ ánh sáng đi qua các bộ lọc này được kiểm soát bởi các tinh thể lỏng, từ đó xác định màu sắc được hiển thị.

Chúng ta hãy đi sâu hơn vào quá trình này. Đèn nền của màn hình LCD phát ra ánh sáng trắng, đi qua bộ lọc phân cực. Ánh sáng này sau đó được hướng tới các điểm ảnh phụ. Các tinh thể lỏng kiểm soát lượng ánh sáng có thể đi qua từng điểm ảnh phụ. Sự kết hợp của cường độ ánh sáng từ các điểm ảnh phụ màu đỏ, xanh lá cây và xanh lam tạo ra màu cuối cùng mà chúng ta thấy trên màn hình.

Sau đây là trình tự đơn giản về cách hoạt động của bộ lọc màu trong công nghệ LCD:

• Đèn nền phát ra ánh sáng trắng: Đây là bước đầu tiên trong quy trình. Đèn nền thường được tạo thành từ đèn huỳnh quang hoặc đèn LED.
• Bộ lọc phân cực căn chỉnh các sóng ánh sáng: Ánh sáng từ đèn nền đi qua bộ lọc phân cực, giúp căn chỉnh các sóng ánh sáng theo một hướng duy nhất.
• Ánh sáng đi qua các điểm ảnh phụ: Ánh sáng được căn chỉnh sau đó được hướng về các điểm ảnh phụ. Mỗi điểm ảnh phụ có một bộ lọc màu – đỏ, xanh lá cây hoặc xanh lam.
• Tinh thể lỏng kiểm soát cường độ ánh sáng: Tinh thể lỏng kiểm soát lượng ánh sáng có thể đi qua mỗi điểm ảnh phụ. Điều này quyết định cường độ của từng màu.
• Sự kết hợp cường độ ánh sáng tạo ra màu sắc cuối cùng: Màu sắc cuối cùng mà chúng ta nhìn thấy trên màn hình là kết quả của sự kết hợp cường độ ánh sáng từ các điểm ảnh phụ màu đỏ, xanh lá cây và xanh lam.

4. Có 3 loại màn hình LCD phổ biến và công dụng của chúng

Khi nói đến màn hình LCD, có rất nhiều loại đáp ứng các nhu cầu và ứng dụng khác nhau. Twisted Nematic (TN) , In-Plane Switching (IPS) và Vertical Alignment (VA) là một trong những loại màn hình LCD phổ biến nhất. Mỗi loại đều có những đặc điểm và ưu điểm riêng.

• Màn hình Twisted Nematic (TN) được biết đến với thời gian phản hồi nhanh, khiến chúng trở thành lựa chọn phổ biến cho màn hình chơi game. Tuy nhiên, chúng có xu hướng có góc nhìn và độ chính xác màu hạn chế so với các loại khác.
• Ngược lại, màn hình In-Plane Switching (IPS) cung cấp độ chính xác màu sắc vượt trội và góc nhìn rộng hơn, lý tưởng cho thiết kế đồ họa và chỉnh sửa ảnh chuyên nghiệp.
• Màn hình căn chỉnh theo chiều dọc (VA) tạo nên sự cân bằng giữa màn hình TN và IPS. Chúng cung cấp độ chính xác màu sắc và góc nhìn tốt hơn màn hình TN nhưng có thời gian phản hồi chậm hơn cả màn hình TN và IPS.

Hiểu được các loại màn hình LCD khác nhau là rất quan trọng khi chọn màn hình cho một ứng dụng cụ thể. Ví dụ, một nhà thiết kế đồ họa có thể chọn màn hình IPS vì độ chính xác màu sắc, trong khi một game thủ có thể thích màn hình TN vì thời gian phản hồi nhanh. Trong khi đó, người dùng muốn cân bằng giữa độ chính xác màu sắc và thời gian phản hồi có thể thấy màn hình VA là lựa chọn phù hợp nhất.

Hơn nữa, những loại màn hình LCD khác nhau này cũng được sử dụng trong nhiều thiết bị và ngành công nghiệp khác nhau. Màn hình TN thường được sử dụng trong màn hình chơi game và một số tivi. Màn hình IPS thường được tìm thấy trong màn hình cao cấp, điện thoại thông minh và máy tính bảng do khả năng tái tạo màu sắc và góc nhìn vượt trội. Trong khi đó, màn hình VA thường được sử dụng trong tivi và màn hình khi cần cân bằng giữa hiệu suất và chất lượng hình ảnh Nếu bạn đang có nhu cầu mua màn hình LCD hoặc muốn tư vấn thêm, hãy liên hệ INNOLUX qua số điện thoại 0967-898-798 để được hỗ trợ nhanh nhất!
