Màn hình LCD và công nghệ màn hình LCD

1. Màn Hình LCD

Màn hình LCD (Màn hình tinh thể lỏng – Liquid Crystal Display) là một trong những sản phẩm công nghệ đang được ứng dụng rộng rãi trong ngành thiết bị điện tử – công nghệ, đặc biệt là các sản phẩm màn hình quảng cáo chuyên dụng.

Màn hình LCD có đặc điểm là kích thước nhỏ, mỏng, nhẹ, tiết kiệm năng lượng, góc nhìn rộng, không nhấp nháy và có thể kết hợp trực tiếp với mạch tích hợp CMOS, giúp nó chiếm ưu thế trong thế giới màn hình hiển thị.

Màn hình tinh thể lỏng LCD hoạt động dựa vào việc sử dụng đèn nền phát quang đến các hạt tinh thể lỏng có kha năng phát sáng gián tiếp (thay đổi cường độ sáng truyền qua các kính lọc phân cực)

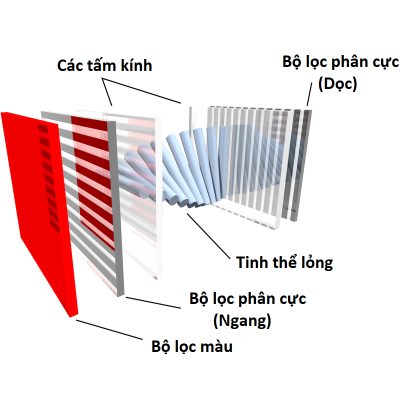

1.1 Cấu tạo màn hình LCD:

Màn hình LCD được cấu tạo bởi nhiều lớp xếp chồng lên nhau. Để có thể hiển thị đúng màu sắc và hình ảnh, sẽ có 6 lớp cụ thể như sau:

• Kính lọc phân cực thẳng đứng để lọc ánh sáng tự nhiên đi vào.
• Lớp kính có các điện cực ITO.
• Lớp tinh thể lỏng.
• Lớp kính có điện cực ITO chung.
• Kính lọc phân cực nằm ngang.
• Gương phản xạ lại ánh sáng cho người quan sát.

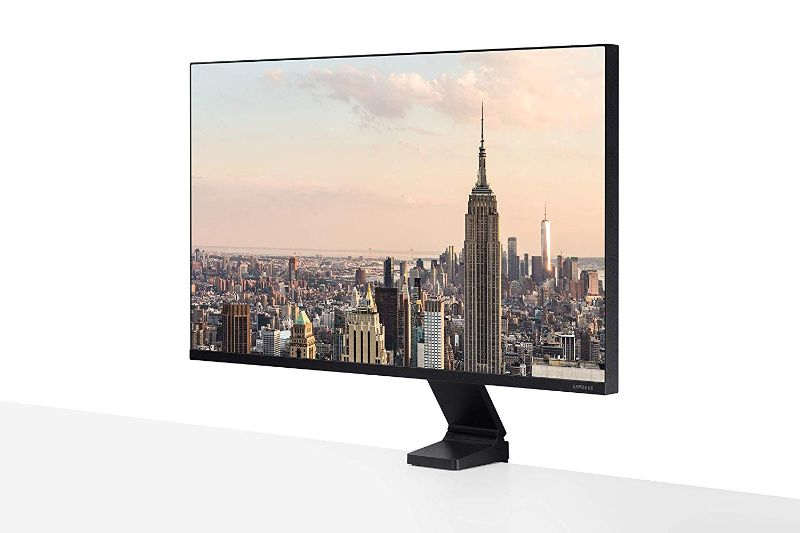

2. Các Loại Công Nghệ Màn Hình LCD

Theo công nghệ hiển thị , có nhiều loại LCD khác nhau, bao gồm TN, STN, TFT, IPS, v.v. Chúng hoạt động như thế nào và sự khác biệt giữa chúng là gì?

2.1 Màn hình LCD TN

Màn hình LCD TN (Twisted Nematic) là một loại công nghệ màn hình LCD đơn sắc có thể được sử dụng làm chế độ hiển thị dương hoặc âm. Nó chứa hai bộ lọc phân cực và các thành phần tinh thể lỏng nematic nằm bên trong hai lớp nền thủy tinh. Khi ánh sáng tự nhiên đi qua bộ phân cực phía trước để gặp các ô tinh thể lỏng nematic, nó xoắn 90 độ và đi qua kính phía sau để đến bộ phân cực phía sau. Theo cách này, nó điều khiển bật và tắt bảng điều khiển LCD TN và cho phép chúng ta nhìn thấy ánh sáng.

Màn hình LCD TN có chi phí sản xuất và giá thành thấp, tốc độ phản hồi khá nhanh nên hiện nay màn hình này đang được sử dụng phổ biến cho các loại màn hình thể thao điện tử. Tuy nhiên, màn hình LCD TN vẫn còn một số nhược điểm như thang độ xám đầu ra nhỏ, hiệu ứng hiển thị ở mức trung bình, màu sắc chưa đủ phong phú và đa dạng ít được sử dụng trong các tình huống công việc như thiết kế, biên tập tạo nội dung,…

Là một trong những công nghệ màn hình LCD lâu đời nhất, nó có chi phí thấp hơn và thời gian phản hồi nhanh hơn, nhưng bị hạn chế về góc nhìn, vì vậy nó chủ yếu được sử dụng ở thị trường cấp thấp, chẳng hạn như thiết bị đầu cuối bảng điều khiển LCD.

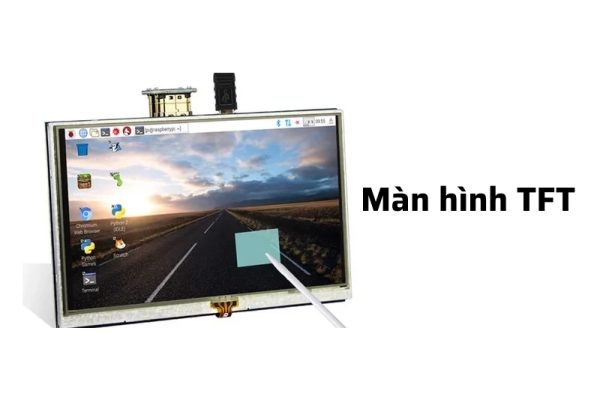

2.2 Màn hình LCD TFT

Màn hình LCD TFT (Thin Film Transistor) là một trong những màn hình LCD ma trận hoạt động sử dụng công nghệ bóng bán dẫn dạng phim mỏng để tạo ra hình ảnh và cải thiện chất lượng hình ảnh, tăng khả năng tái tạo màu sắc và độ phân giải của màn hình LCD. Các phân tử tinh thể lỏng được lấp đầy giữa hai lớp kính song song. Hai bộ lọc phân cực, bộ lọc màu (RGB, đỏ/xanh lá cây/xanh lam) và hai lớp căn chỉnh quyết định lượng ánh sáng được phép đi qua và màu nào được tạo ra.

Màn hình LCD TFT có hiệu suất tuyệt vời với mức tiêu thụ năng lượng tối thiểu, thời gian phản hồi nhanh hơn và chính xác hơn, khả năng hiển thị sắc nét.

Loại màn hình LCD TFT có ưu điểm là màu sắc sinh động, độ sáng cao và góc nhìn rộng hơn so với màn hình LCD thông thường.

Nhờ công nghệ TFT, nó giúp nhiều thiết bị hiển thị hơn như tivi, màn hình máy tính xách tay , CD, DVD, v.v. và cũng làm cho thế giới trở nên nhiều màu sắc hơn.

2.3 Màn hình LCD STN

Màn hình LCD STN (Super Twisted Nematic) được đặc trưng bởi việc sử dụng các điểm ảnh đơn sắc ma trận thụ động. Nó chỉ khác với màn hình LCD TN ở thành phần xoắn vì nó sử dụng thành phần xoắn 180 đến 190 độ cho điểm ảnh của nó.

Màn hình LCD STN tạo ra độ tương phản sắc nét hơn và tiêu thụ ít điện năng hơn, nhưng chúng đắt hơn và có tốc độ phản hồi chậm hơn so với màn hình LCD TN. Chúng thường được sử dụng trong điện thoại di động giá rẻ và màn hình hiển thị thông tin kỹ thuật số.

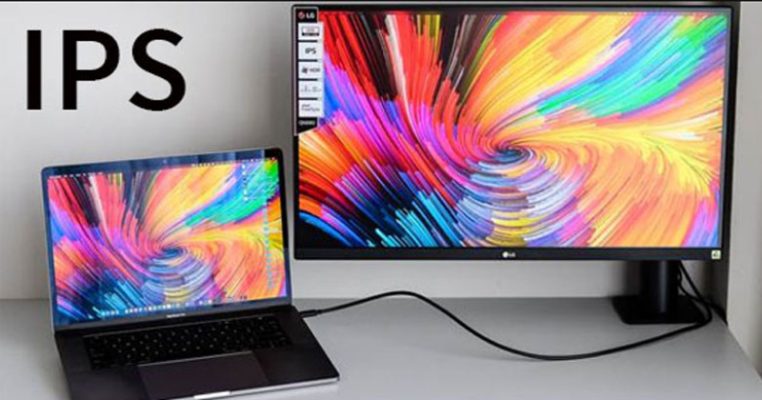

2.4 Màn hình LCD IPS

Màn hình LCD IPS (Superfine TFT) là một biến thể của TFT LCD có tinh thể lỏng để chuyển đổi vào và ra khỏi mặt phẳng, điều này khiến nó trở thành tối cao về hiệu suất màu sắc tuyệt vời và góc nhìn cực rộng. Nhờ đó, tấm nền IPS LCD trở thành lựa chọn ưa thích của những người coi trọng chất lượng hình ảnh và góc nhìn cực rộng, chẳng hạn như các ứng dụng chuyên nghiệp liên quan đến đồ họa, màn hình chơi game, sử dụng kinh doanh cấp cao, v.v.

Mặc dù có nhiều loại công nghệ màn hình LCD và chúng có thể gây nhầm lẫn, bạn vẫn có thể tìm được loại tốt nhất cho nhu cầu của mình.

3. Đặc Điểm Của Màn Hình LCD

3.1 Độ phân giải:

Mỗi một màn hình LCD đều sẽ sở hữu độ phân giải tối ưu tương ứng với mỗi kích thước của màn hình. Ví dụ điển hình, màn hình 17 inch có độ phân giải 1280×1024, màn hình 22 inch có độ phân giải 1680×1050.

Đây là ưu điểm vượt trội hơn so với màn hình CRT truyền thống, giúp mang đến cho người dùng những trải nghiệm hình ảnh sắc nét, không bị nhòe hay vỡ. Nhờ vậy, người dùng có thể trải nghiệm hình ảnh sống động, chân thực hơn khi xem phim, chơi game hay làm việc.

3.2 Kích thước màn hình:

Điểm nổi bật của màn hình LCD so với các loại màn hình cũ là diện tích hiển thị thực tế hoàn toàn tương thích với kích thước màn hình.

Điều này có nghĩa là kích thước màn hình hiển thị và kích thước màn hình sẽ tương thích 100%, không bị thu nhỏ hay che khuất bởi viền màn hình.

• Ví dụ: Màn hình LCD có kích thước 24 inch sẽ mang đến vùng hiển thị đúng chuẩn 24 inch, không nhỏ hơn.

Nhờ độ hiển thị này, người dùng cũng nhận được nhiều lợi ích từ sản phẩm:

• Tận dụng tối đa không gian hiển thị: Người dùng có thể xem trọn vẹn nội dung mà không bị che khuất bởi viền màn hình.
• Hình ảnh sắc nét, sống động: Nhờ hiển thị đầy đủ pixel, hình ảnh được thể hiện rõ ràng, chi tiết và sắc nét hơn.
• Trải nghiệm xem phim, chơi game ấn tượng: Diện tích hiển thị rộng lớn cho phép người dùng đắm chìm trong thế giới giải trí một cách trọn vẹn.

3.3 Góc nhìn:

Với góc nhìn 160 độ theo chiều ngang/dọc, người dùng có thể theo dõi màn hình từ mọi góc nhìn. Nhờ đó, sản phẩm có thể phù hợp cho các trường hợp làm việc nhóm hoặc trình chiếu trong phòng rộng.

3.4 Điện năng tiêu thụ:

Màn hình LCD ít tốn điện năng, thân thiện với môi trường cũng như sức khỏe người dùng.

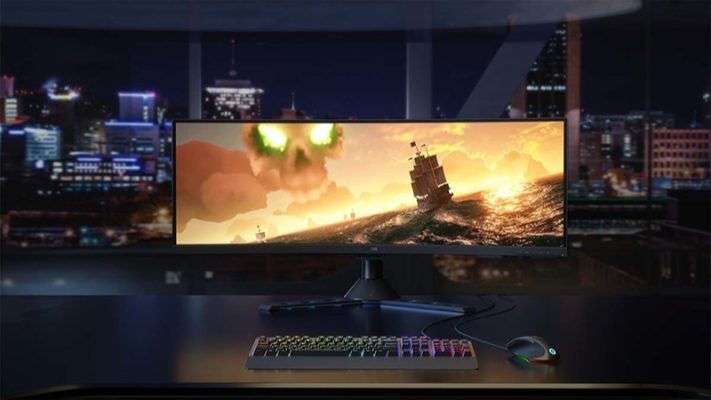

4. Màn Hình LCD – Ứng Dụng
