Màn hình LCD là gì? Giới thiệu về công nghệ LCD

1. Màn hình LCD là gì?

Định nghĩa của màn hình LCD TINH THỂ LỎNG (LIQUID CRYSTAL DISPLAY) là công nghệ màn hình phẳng được sử dụng phổ biến trên TV và màn hình máy tính. Nó cũng được sử dụng trong màn hình của các thiết bị di động, chẳng hạn như máy tính xách tay, máy tính bảng và điện thoại thông minh.

Màn hình LCD hoạt động dựa trên nguyên tắc chiếu sáng từng pixel được sắp xếp theo ma trận, thay vì sử dụng công nghệ bắn electron như màn hình CRT công kềnh.

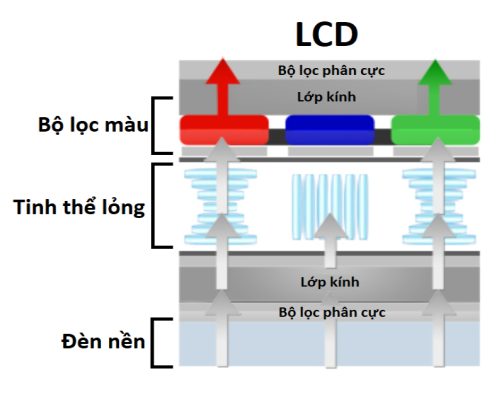

Cách thức hoạt động:

• Đèn nền: Cung cấp nguồn sáng cho toàn bộ màn hình.
• Lớp tinh thể lỏng: Bao gồm các pixel phụ RGB (Đỏ, Xanh lá, Xanh lam) có khả năng thay đổi độ phân cực của ánh sáng.
• Lớp kính phân cực: Điều chỉnh hướng đi của ánh sáng.

Cách thức hiển thị hình ảnh:

• Khi tất cả pixel phụ bị tắt, màn hình sẽ hiển thị màu đen.
• Khi tất cả pixel phụ được bật 100%, màn hình sẽ hiển thị màu trắng.
• Bằng cách điều chỉnh mức độ sáng của từng pixel phụ RGB, màn hình có thể tạo ra hàng triệu màu sắc khác nhau.

2. Giới thiệu về công nghệ LCD

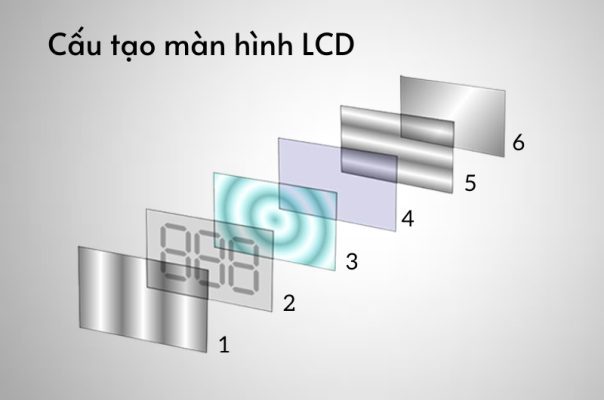

2.1 Màn hình LCD được cấu tạo như thế nào?

Màn hình LCD được cấu tạo từ các lớp sau:

1. Lớp tinh thể lỏng: Một lớp mỏng nằm giữa hai điện cực trên nền thủy tinh. Tinh thể lỏng sẽ có khả năng thay đổi độ phân cực của ánh sáng khi có điện áp tác động.
2. Lớp điện cực: Bao gồm hai lớp điện cực trong suốt, chủ yếu được làm từ ITO (Indium Tin Oxide). Chúng có nhiệm vụ tạo ra điện trường để điều khiển tinh thể lỏng.
3. Bộ phân cực: Hai lớp phân cực được đặt ở mỗi bên của màn hình, cho phép ánh sáng có một phân cực cụ thể đi qua và chặn ánh sáng có phân cực khác.
4. Đèn nền: Được đặt phía sau màn hình LCD, dùng để cung cấp nguồn sáng, giúp hiển thị hình ảnh khi sử dụng trong môi trường tối. Nguồn sáng cho đèn nền có thể là đèn LED (Light Emitting Diode) hoặc CCFL (Cold Cathode Fluorescent Lamps – Đèn huỳnh quang cathode lạnh).
5. Bộ lọc màu sắc: Trong màn hình LCD màu, một lớp bộ lọc màu RGB sẽ được thêm vào để tạo ra hình ảnh với nhiều màu sắc.
6. Bảng cảm ứng: Bảng cảm ứng có thể được tích hợp phía trước màn hình LCD để tạo khả năng cảm ứng và điều khiển bằng tay.

Ngoài ra, nếu bạn muốn có màn hình màu, một lớp bộ lọc màu có thể được tạo thành một ô LCD. Bộ lọc màu bao gồm màu RGB. Bạn cũng có thể thêm bảng cảm ứng phía trước màn hình LCD.

2.2 Màn hình LCD hoạt động như thế nào?

Công nghệ màn hình LCD đầu tiên được sản xuất hàng loạt có tên Twisted Nematic (TN).

Nguyên lý hoạt động của màn hình:

• Trạng thái bình thường: Khi không có điện trường tác dụng, các phân tử tinh thể lỏng trong màn hình LCD TN sẽ xoắn 90 độ.
• Khi ánh sáng từ ánh sáng xung quanh hoặc từ đèn nền đi qua bản phân cực thứ nhất, ánh sáng bị phân cực và tiếp tục xoắn theo hướng của các phân tử tinh thể lỏng. Khi đến bản phân cực thứ hai, ánh sáng bị chặn hoàn toàn, khiến màn hình hiển thị màu đen.
• Khi một điện trường được đặt vào các phân tử tinh thể lỏng, làm cho chúng không bị xoắn.
• Ánh sáng phân cực đi qua bản phân cực thứ nhất, tiếp tục truyền qua lớp tinh thể lỏng mà không bị xoắn. Khi đến bản phân cực thứ hai, ánh sáng cũng đi qua, khiến màn hình hiển thị màu sáng.

Do công nghệ LCD sử dụng điện trường thay vì dòng điện (electron đi qua) nên có mức tiêu thụ điện năng thấp.

2.3 Khái niệm cơ bản về màn hình LCD

Màn hình LCD cơ bản nhất được giới thiệu ở trên được gọi là màn hình LCD ma trận thụ động, có thể được tìm thấy chủ yếu trong các ứng dụng cấp thấp hoặc đơn giản như máy tính, đồng hồ đo tiện ích, đồng hồ kỹ thuật số thời gian đầu, đồng hồ báo thức,…

Tuy nhiên màn hình LCD ma trận thụ động vẫn còn một số hạn chế, như màn hình hẹp góc nhìn, tốc độ phản hồi chậm, mờ nhưng rất tốt cho việc tiêu thụ điện năng.

Để khắc phục những nhược điểm này, các nhà khoa học và kỹ sư đã phát triển công nghệ LCD ma trận hoạt động. Màn hình LCD TFT (Thin Film Transistor) là loại màn hình LCD ma trận hoạt động phổ biến nhất hiện nay. Dựa trên nền tảng TFT LCD, nhiều công nghệ LCD tiên tiến hơn cũng đã được ra đời, trong đó nổi bật nhất là LCD IPS (In Plane Switching).

Màn hình LCD IPS sở hữu nhiều ưu điểm vượt trội so với các loại màn hình LCD trước đây:

• Góc nhìn rộng: Hình ảnh hiển thị rõ ràng và chính xác từ mọi góc nhìn.
• Chất lượng hình ảnh vượt trội: Màu sắc sống động, chân thực, độ tương phản cao.
• Phản hồi nhanh: Phù hợp cho chơi game và xem phim hành động.
• Ít lỗi burn-in: Tăng tuổi thọ màn hình.

Màn hình LCD IPS được sử dụng rộng rãi trong các thiết bị như màn hình máy tính, TV LCD, điện thoại thông minh, máy tính bảng,…

Ngoài ra, Samsung còn phát triển thêm công nghệ đèn nền LED tiên tiến gọi là QLED. Công nghệ này có khả năng tắt đèn LED ở những khu vực không cần thiết, giúp tạo ra màu đen sâu hơn và nâng cao chất lượng hình ảnh.

Nhìn chung, màn hình LCD được biết đến nhiều nhất là LCD IPS (In Plane Switching). Nó có góc nhìn siêu rộng, chất lượng hình ảnh vượt trội, phản hồi nhanh, độ tương phản cao, ít lỗi burn-in,…

IPS LCD được sử dụng rộng rãi trong màn hình LCD, TV LCD, Iphone, miếng đệm,… Samsung thậm chí còn cách mạng hóa đèn nền LED thành QLED để tắt đèn LED ở những nơi không cần ánh sáng để tạo ra màu đen sâu hơn.

3. Các loại màn hình LCD khác nhau

– Màn hình Nematic xoắn:

• Việc sản xuất màn hình LCD TN (Twisted Nematic) có thể được thực hiện thường xuyên nhất và sử dụng các loại màn hình khác nhau trong tất cả các ngành. Những màn hình này được các game thủ sử dụng thường xuyên nhất vì chúng có giá thành phải chăng và có thời gian phản hồi nhanh so với các màn hình khác. Nhược điểm chính của những màn hình này là chúng có chất lượng thấp cũng như tỷ lệ tương phản một phần, góc nhìn và khả năng tái tạo màu sắc thấp. Tuy nhiên, những thiết bị này là đủ cho hoạt động hàng ngày.

– In-Plane Switching Display (IPS):

• Màn hình IPS được đánh giá là loại LCD tốt nhất vì cho chất lượng hình ảnh tốt, góc nhìn cao hơn, màu sắc sống động, chính xác & khác biệt. Những màn hình này chủ yếu được sử dụng bởi các nhà thiết kế đồ họa và trong một số ứng dụng khác, LCD cần các tiêu chuẩn tiềm năng tối đa để tái tạo hình ảnh và màu sắc.

–Vertical Alignment Panel (VA):

• Tấm căn chỉnh theo chiều dọc nằm ở bất kỳ vị trí nào ở giữa giữa công nghệ tấm chuyển mạch Twisted Nematic và in-plane. Những tấm này có góc nhìn tốt nhất cũng như khả năng tái tạo màu sắc với các tính năng chất lượng cao hơn so với màn hình loại TN. Những tấm này có thời gian phản hồi thấp. Nhưng chúng hợp lý hơn nhiều và phù hợp hơn cho mục đích sử dụng hàng ngày.
• Cấu trúc của tấm nền này tạo ra màu đen sâu hơn cũng như màu sắc tốt hơn so với màn hình xoắn nematic. Và một số tinh thể căn chỉnh có thể cho phép góc nhìn tốt hơn so với màn hình loại TN. Những màn hình này đi kèm với sự đánh đổi vì chúng có giá thành khá cao hơn so với các màn hình khác. Và chúng cũng có thời gian phản hồi chậm cũng như tốc độ làm mới khá thấp.

– Advanced Fringe Field Switching (AFFS):

• Màn hình LCD AFFS mang lại hiệu suất tốt nhất và khả năng tái tạo màu sắc đa dạng so với màn hình IPS. Các ứng dụng của AFFS rất tiên tiến vì chúng có thể giảm hiện tượng biến đổi màu sắc mà không ảnh hưởng đến góc nhìn của người xem. Thông thường, màn hình này được sử dụng trong môi trường chuyên nghiệp cũng như tiên tiến. Ví dụ: trong buồng lái máy bay,…
• Màn hình ma trận thụ động và chủ động: Màn hình LCD loại ma trận thụ động hoạt động với một lưới đơn giản để có thể cung cấp điện tích cho một điểm ảnh cụ thể trên màn hình LCD. Một lớp kính tạo ra các cột trong khi lớp kia tạo ra các hàng được thiết kế bằng cách sử dụng vật liệu dẫn điện trong suốt như indium-thiếc-oxit.
• Hệ thống ma trận thụ động vẫn còn một số nhược điểm, đặc biệt là thời gian phản hồi chậm và điều khiển điện áp không chính xác. Thời gian phản hồi của màn hình chủ yếu đề cập đến khả năng làm mới hình ảnh hiển thị của màn hình.
• LCD loại ma trận hoạt động chủ yếu phụ thuộc vào TFT (thin-film transistors). Các bóng bán dẫn này là các bóng bán dẫn chuyển mạch nhỏ cũng như các tụ điện được đặt trong một ma trận trên nền thủy tinh.
• Khi hàng thích hợp được kích hoạt thì điện tích có thể được truyền xuống cột chính xác để có thể xác định địa chỉ của một pixel cụ thể, bởi vì tất cả các hàng bổ sung mà cột giao nhau đều được TẮT, chỉ cần tụ điện bên cạnh pixel được chỉ định sẽ được sạc .

4. Lợi ích của màn hình LCD so với các màn hình khác

Công nghệ màn hình LCD đã đem lại nhiều tiện ích và cải tiến trong ngành công nghiệp điện tử. Với nguyên lý hoạt động thông minh, mỗi phân tử tinh thể lỏng trong màn hình xoắn 90 độ khi không có tác động của điện trường. Ánh sáng từ nguồn xung quanh hay đèn nền sẽ được điều khiển và phân cực để tạo ra hình ảnh sắc nét trên màn hình.

Thông qua cách hoạt động thông minh này, người dùng có thể trải nghiệm màn hình hiển thị màu sắc rực rỡ hoặc tối đen, tùy thuộc vào việc có sự ứng dụng của điện trường hay không. Đặc biệt, việc sử dụng điện trường thay vì dòng điện không chỉ giúp tiết kiệm năng lượng mà còn nâng cao hiệu suất hoạt động của màn hình, đáp ứng nhu cầu ngày càng cao về hiển thị hình ảnh chất lượng và tiết kiệm điện năng.

Ưu điểm lớn của công nghệ màn hình LCD là sự mỏng nhẹ, tiêu thụ ít điện năng nên có thể sử dụng làm TV treo tường, laptop, smartphone, pad. Trên đường phát triển, nó đã xóa sạch sự cạnh tranh của nhiều công nghệ màn hình. Chúng ta không còn thấy màn hình CRT trên bàn làm việc và TV màn hình plasma ở nhà nữa. LCD Technologies hiện đang thống trị thị trường màn hình.

Tuy nhiên, bất kỳ công nghệ nào thì cũng sẽ có những hạn chế nhất định. Công nghệ LCD có thời gian phản hồi chậm đặc biệt ở nhiệt độ thấp, góc nhìn hạn chế, cần có đèn nền. Tập trung vào những nhược điểm của LCD, công nghệ OLED đã được phát triển. Một số TV và điện thoại di động cao cấp bắt đầu sử dụng màn hình AMOLED

Công nghệ tiên tiến này thậm chí còn mang đến khả năng tái tạo màu sắc tốt hơn, chất lượng hình ảnh rõ nét, gam màu tốt hơn, tiêu thụ ít điện năng hơn khi so sánh với công nghệ LCD. Xin lưu ý, màn hình OLED bao gồm AMOLED và PMOLED. Thứ bạn cần chọn là AMOLED cho TV và điện thoại di động thay vì PMOLED. Nếu bạn đang có nhu cầu mua màn hình quảng LCD hoặc muốn tư vấn thêm, hãy liên hệ INNOLUX qua số điện thoại 0967-898-798 để được hỗ trợ nhanh nhất!
